TableroPara el que preguntó, las fotos la saca mi compañera. Yo no sé ni cómo se prende la máquina....
El pitorro que se ve abajo es un toma corriente monofásico reforzado para enchufar herramientas de consumo duro. Los encapsulados de la derecha son para servicio liviano. Cada toma monofásica va en una fase distinta para no recargar solo una fase.

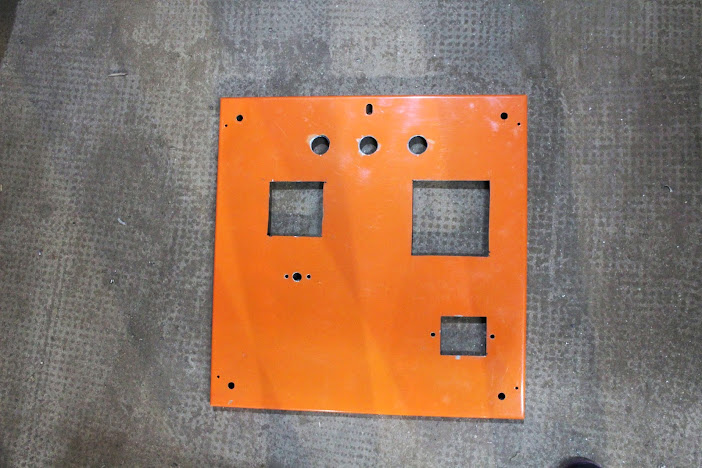

Falta ajustar el tablero y escuadrarlo. Eso se hará cuando todo esté listo. Usé el fondo (naranja) del tablero como frente. Hay tableros de doble fondo pero en ese momento no tenían en existencia. Le puse bulones largos (para madera) y separadores de grilón. Al agujero del fondo lo cuadré para que trabara el bulón...
El tablero es muy simple. Llave termomagnética de corte, las tres luces rojas alcahuetas de fase. Frecuencímetro para clavarlo en 50 con la marcha del tractor y voltímetro con una selectora para medir cada fase. Los amperímetros no me interesan porque tengo los consumos nominales y siempre me guardo un buen coeficiente de seguridad para no hacer macana. De última tengo una pinza amperométrica y en caso de duda la uso.
El tablero va fijo al chasis por medio de 4 tacos de goma (fundida en hierro con tornillos en cada punta) en lo horizontal y 2 tacos de goma en lo vertical.
